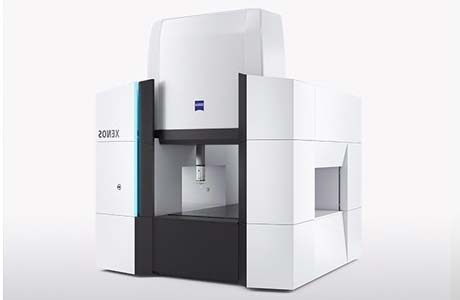

蔡司ZEISS XENOS三坐標

機械設計XENOS采用了機械設計理念。與標準橋式測量機不同:Y導軌分布於側壁頂部,分離式移動行程軸僅橫梁於Y軸方向移動,更小及恒定的移動重量——與移動式平台相比堪稱真正的優勢。更低及恒定的移動重量造就了加速及高速的統一。所有軸均采用線性驅動XENOS的所有軸均(jun1)采用線性驅動。其優點:高速、加速極快、定位精度高、驅動無剪切力影響。結合超高分辨率光柵尺技術,XENOS的線性驅動可獲得高度穩定性及低於10

谘詢熱線:021-54321756

詳細介紹

機械設計

XENOS采用了機械設計理念。與標準橋式測量機不同:Y導軌分布於側壁頂部,分離式移動行程軸僅橫梁於Y軸方向移動,更小及恒定的移動重量——與移動式平台相比堪稱真正的優勢。更低及恒定的移動重量造就了加速及高速的統一。

所有軸均(jun1)采用線性驅動

XENOS的所有軸均采用線性驅動。其優點:高速、加速極快、定位精度高、驅動無剪切力影響。結合超高分辨率光柵尺技術,XENOS的線性驅動可獲得高度穩定性及低於100納米的極高定位精度。例如,測針偏移量越恒定,即可獲得測量精度。於測量曲麵時更顯見:測針的移動路徑與預定值越吻合,即可實現的精準性。

虛擬中央驅動

XENOS於Y軸向配備雙線性驅動係統,得益於蔡司的中央驅動技術可實現優異的同步控製。該技術可據X軸位置分布驅動力。作為控製係統及算法之結合,這是在整個測量範圍內獲得的測量精度及運動穩定性的關鍵因素。

碳化矽陶瓷

XENOS在與精度密切相關的機器部件上采用新的碳化矽陶瓷材料。迄今為止,該材料從未在類似產品或精度的測量機器上得到使用。與常規陶瓷相比,碳化矽陶瓷的熱膨脹性降低約50%,而剛性則可提升30%,同時減重20%。與鋼材相比,碳化矽陶瓷重量降低50%而竟仍可獲得兩倍的剛性。

加強型VAST gold

XENOS采用蔡司VAST gold測量探頭。在研發過程中,蔡司在測量精度和測量重複度方麵對該探頭進行了優化。XENOS也采用了新型剛性連接。VAST gold探頭可與長度可達800毫米的測針以及重量高達500克的測針配套使用,包括非對稱型測針。

優化的氣浮軸承

強化處理氣浮軸承具有優異的穩定性及測量精度。

改進的電子設計

通過電子設計,移動線纜對精度影響顯著降低。計算機輔助精度修正(CAA)法和特殊附加CAA修正技術在獲得高測量精度的過程中扮演著日趨重要的作用。

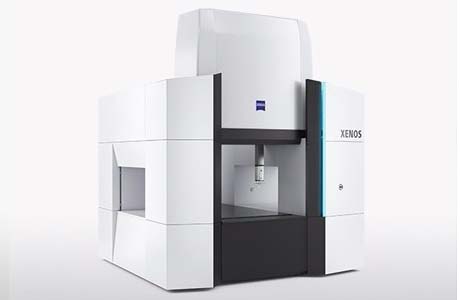

XENOS

應用案例

XENOS可在各類要求高測量精度的領域使用——從科研機構的測量實驗室、航空和航天工業直至光學工業。這一測量機測量範圍近1立方米

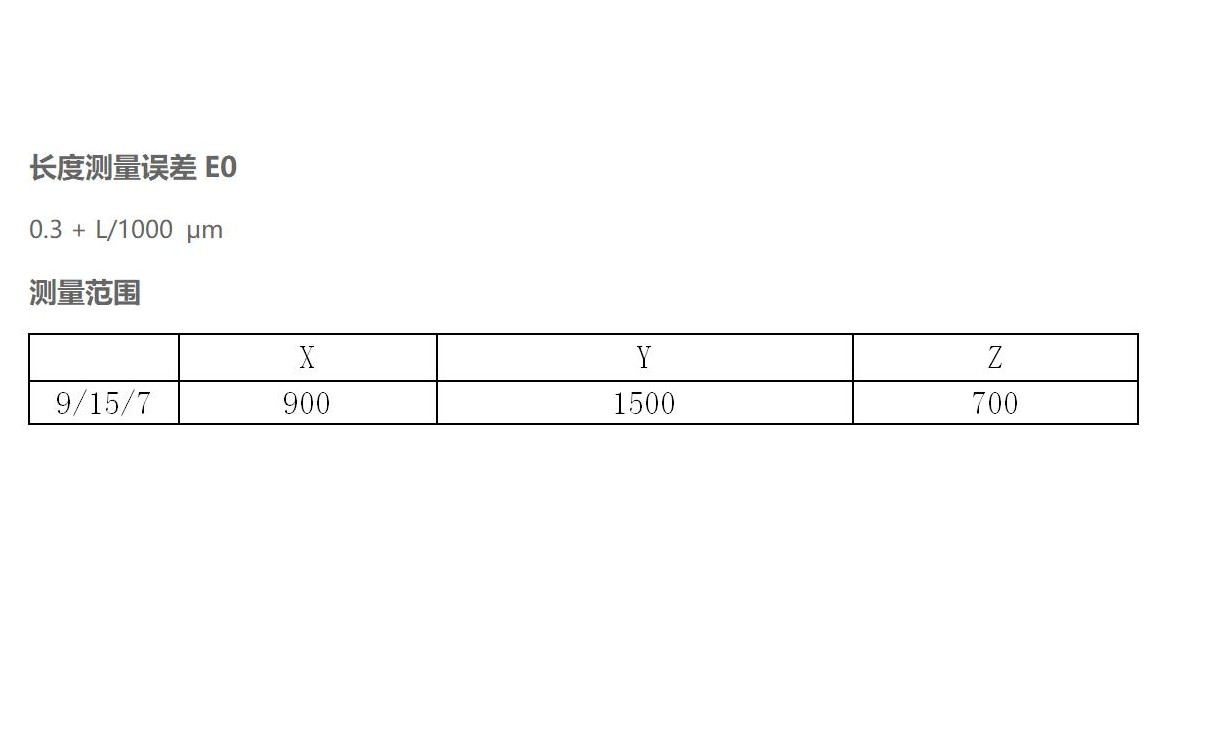

三坐標技術參數
