小型化與高精度

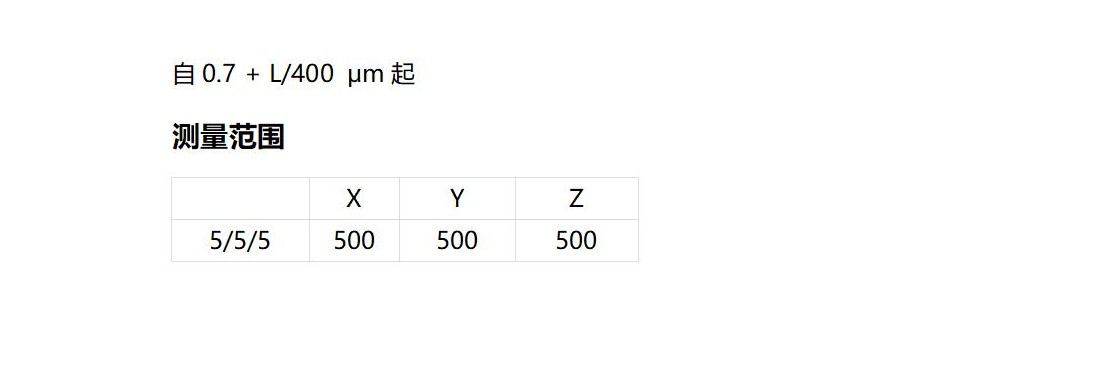

工業生產中的零部件日趨小型化,同時對測量精度的要求也在不斷提高,MICURA正是針對這一全新需求定製的解決方案。MICURA采用蔡司VAST XT gold掃描探頭與navigator技術, 可在主動式掃描時獲得微米級的測量精度。它尤其適於測量用於光學和電子產品的結構複雜的小型工件。盡管采用緊湊型設計,係統卻具備500 x 500 x 500毫米的測量能力——性能穩定的產品。
精準的高速掃描
蔡司VAST XT gold探頭具有高速掃描功能,除可在極短時間測定幾何特征外,還可精準測量及評定形狀誤差如圓度、平麵度等特性。探針小直徑僅為0.3毫米。
極速掃描:VAST navigator
PRISMO navigator可極速獲取為精準的測量結果。navigator技術是為蔡司所研發的高速高精度掃描技術。智能優化參數設定以確保測量的精準度。得益於切線逼近掃描、螺旋掃描和測針快速動態校準等功能,可進一步縮短測量時間。
計算機輔助精度修正(CAA)
PRISMO navigator可實現對測量機動態誤差的有效補償,從而確保即便於高速掃描過程中仍可獲得理想的測量精度。
操作與人體工學
全新設計控製麵板,配備LCD顯示屏及雙手柄控製麵板,使用方便快捷。
成熟的設計
工業陶瓷導軌和大型軸承座可將外界環境的影響降至低
四麵環抱的蔡司氣浮軸承確保更好的穩定性和測量精度
蔡司MICURA同時配備工件溫度傳感器
可實現測量力的高效控製,適用於敏感材料
控製櫃、軟件、探頭和其他組件均來自蔡司,彼此適配
典型應用
軸承類等高精密機加工零部件
公差要求極小的活塞和軸類部件
人工關節
齒輪
光學元件

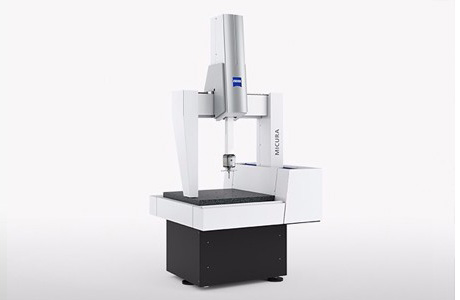

MICURA 小型工件的高精度
MICURA緊湊型測量機。盡管尺寸較小,但在測量精度方麵毫不遜色。
MICURA配備蔡司VAST XT gold
掃描探頭與navigator技術
