calypsoCALYPSO為測量技術

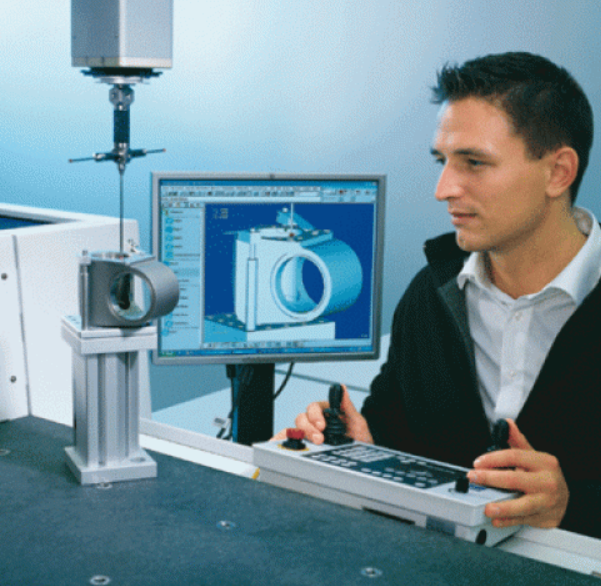

規則幾何要素calypsoCALYPSO為測量技術領域引入了一個革命性的編程方法。該軟件的操作界麵麵向待測特征,提供了無與倫比的使用便利性。通過選擇CAD設計模型中的特征,您可直觀地創建測量程序並直接從CAD模型裏獲得尺寸、形狀和位置公差值。CALYPSO多個任務 一種工具不管是手動還是CNC測量,在線還是離線編程,CALYPSO都能應對自如。CALYPSO支持多探頭測量,兼容蔡司推出的所有探頭




規則幾何要素

calypsoCALYPSO為測量技術領域引入了一個革命性的編程方法。該軟件的操作界麵麵向待測特征,提供了無與倫比的使用便利性。通過選擇CAD設計模型中的特征,您可直觀地創建測量程序並直接從CAD模型裏獲得尺寸、形狀和位置公差值。CALYPSO

多個任務  一種工具

不管是手動還是CNC測量,在線還是離線編程,CALYPSO都能應對自如。CALYPSO支持多探頭測量,兼容蔡司推出的所有探頭和測量功能。通過I++DME界麵,CALYPSO允許您控製非蔡司測量係統,例如三維測量機、關節臂測量機、激光跟蹤儀和電腦斷層掃描係統。

無碰撞  全自動

通過輕點鼠標定義工件的特征和相關公差值後,CALYPSO將自動生成相應的測量策略,生成的策略您也可以隨時修改或是應用於其他的特征。CALYPSO確保在不發生任何碰撞的前提下驅動測針在工件周圍快速移動,然後快速直接地接近零件特征–讓您可以輕鬆處理其他任務。

動態的迷你方案

CALYPSO的分層式設計和麵向特征編程的能力讓您擁有針對生產流程安排測量計劃的靈活性。例如,您可以中斷正在運行的測量任務,快速開始另一個零件的測量。而被中斷的測量則可在稍後輕鬆得到恢複。利用VASTNavigator,進行更智能的掃描。CALYPSO支持蔡司第五代掃描技術–VASTNavigator。VASTNavigotor可避免不必要的操作中斷,讓您采用較優的方式和移動路徑,一氣嗬成地完成測量任務。切線方向接近是其默認設置。完整集成智能技術,CALYPSO能夠根據所需精度要求,自動判定較高掃描速度。

可選接口:可直接處理IGES2D/3D、VDA2D/3D、STEP3D、DXF2D、PMI和FTA。

可選直接接口:ParaSolid、CATIAV4、CATIAV5、ProEngineer、UniGraphics、Inventor、SolidWorks

CALYPSO可選包

擴展組件:特殊應用工具

CALYPSOcurve

測量並計算二維和三維曲線。可檢測的特征:曲線斜率、凸輪行程、曲線長度、曲線形狀、曲麵麵積等。應用領域:曲軸,凸輪軸,渦輪葉片,傳動裝置。

CALYPSOfreeformsurfaces

自由曲麵的測量。與理論值的偏差將會用顏色標注。典型的應用領域包括醫療技術、模具製造和發動機製造,這些領域除了規則幾何尺寸之外,還需要檢測眾多的自由曲麵。

CALYPSOpreset

預設放電電和加工工具。進行手動測量時,將通過導航工具全程為用戶提供指導。可存儲較常用的測量方案。CNC擴展組件可用於方形和圓形等規則幾何尺寸。

CALYPSOPCM

通過菜單引導方式對支持參數的測量操作進行控製。經過CALYPSOPCM參數化後,測量方案能夠高效測量工件之間的差異。

myCALYPSO

myCALYPSO將您的測量機變成靈活的標準量具。例如測量內徑或高度這樣的標準測量任務可被存儲為宏,之後通過輕點幾下鼠標即可重新加載它們。

CALYPSOsimulation

虛擬碰撞監視。零件、夾具、測針、探頭、底板、轉台、測量範圍和整台測量機,都可在CAD窗口中進行模擬。結合使用CALYPSOplanner,可離線遠程生成和模擬整個測量的運行。

CALYPSO/qs-STATexport

實現以Q-DAS格式導出測量結果,以便在qs-STAT統計程序中對結果進行分析。CALYPSOqs-STATexport可將CNC得到的CALYPSO測量結果文件轉換成Q-DAS描述和結果文件。使用qs-STAT軟件,您就可以從統計學角度評估生產流程。

CALYPSOplanner

離線版本的CALYPSO。使用CALYPSOplanner離線編寫測量程序。您的測量機不會被CALYPSOplanner占用,您可以同時運行其他的測量任務。CALYPSOplanner可以保存已編寫完成的測量程序。之後它們能隨時被加載在CALYPSO上運行。結合使用CALYPSOsimulation,可離線遠程生成和模擬整個測量的運行。

FACSautomation

FACS(柔性自動化和控製係統)可將測量單元整合進CIM自動化環境。FACS可建立起測量單元和過程控製計算機之間的聯係,允許您從定製化的用戶界麵啟動測量程序。
