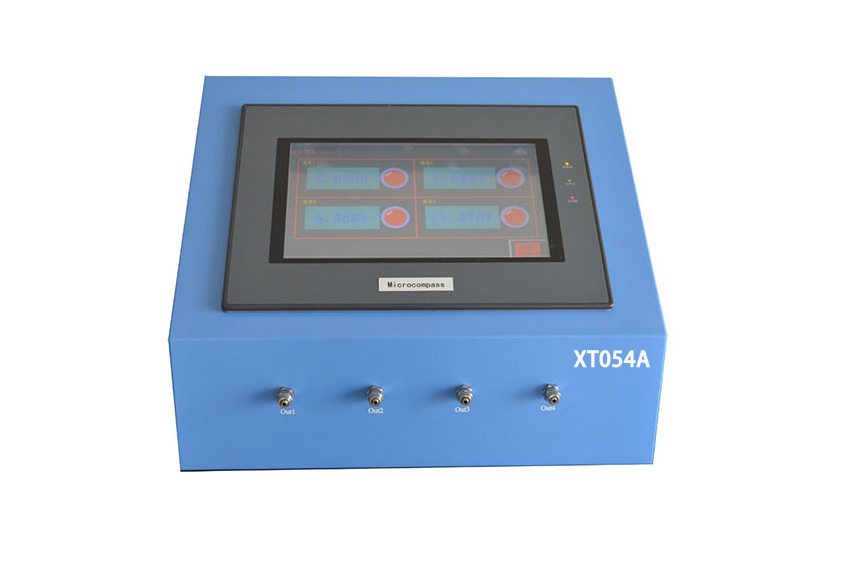

XT054A四通道數字氣動量儀

產品特點:數字氣動量儀為叁通道式高精度氣動檢測儀器,主要用於直徑的測量;其由3條氣路組合而成;因此廣泛運用於閥體和閥芯的裝配前測量,高精度電機軸、軸承、發動機缸套、空壓機、油泵油嘴、汽車、船舶、航天等精密機械加工行業中。 我們從上圖可以看到四通道數字式所動量儀,可以同時用四個測頭使用。不但測量精度高、測量速度快,可以同時測量4個產品不同尺寸。產品型號:XT054A產品編號:係統精度:0.4微米重複

谘詢熱線:021-54321756

詳細介紹

產品特點:

數字氣動量儀為叁通道式高精度氣動檢測儀器,主要用於直徑的測量;其由3條氣路組合而成;因此廣泛運用於閥體和閥芯的裝配前測量,高精度電機軸、軸承、發動機缸套、空壓機、油泵油嘴、汽車、船舶、航天等精密機械加工行業中。


我們從上圖可以看到四通道數字式所動量儀,可以同時用四個測頭使用。不但測量精度高、測量速度快,可以同時測量4個產品不同尺寸。

產品型號:XT054A

產品編號:
係統精度:0.4微米
重複精度:0.4微米
運用範圍:孔徑、外徑、寬度、錐度、槽寬、圓度等

非接觸測量,采用進口高精密氣動傳感器,內置SMC精密調壓閥,精度高,重複性好;
 觸摸屏,彩色顯示,直觀方便,避免人為的讀數誤差;
可設置公差帶,提示超差或合格,提供聲音報警功能;

全中文界麵,易學,易懂。



氣動量儀氣動量儀


運用圖解:
XT054A主要運用於高精度零件的測量;通過製作不同類型的測量頭係統,達到高精度、快速測量的效果,詳情請參照以下圖例。


氣動量儀測頭
技術參數:
儀器型號XT054A
貨號117-709
顯示類型觸摸屏,6萬色TFT真彩
顯示屏7英寸,800*480 像素
顯示方式65536真彩色
分辨率0.1μm
重複精度≤0.4μm
測量範圍0-120μm
係統精度0.4+S/100μm;S為公差值,單位為μm
外形尺寸400×330×280mm
重量8Kg
技術特點描述1.真彩觸摸屏顯示
2.中文菜單
3.個性化顯示
4.存儲測量數據
測量環境要求
電源要求24VDC
功率8W
工作溫度 20°C ±5°C
儲存溫度-10°C to +60°C
相對濕度20-85%(無凝露)
係統供氣氣壓0.6Mpa
進氣氣壓0.3Mpa
