產品特點:

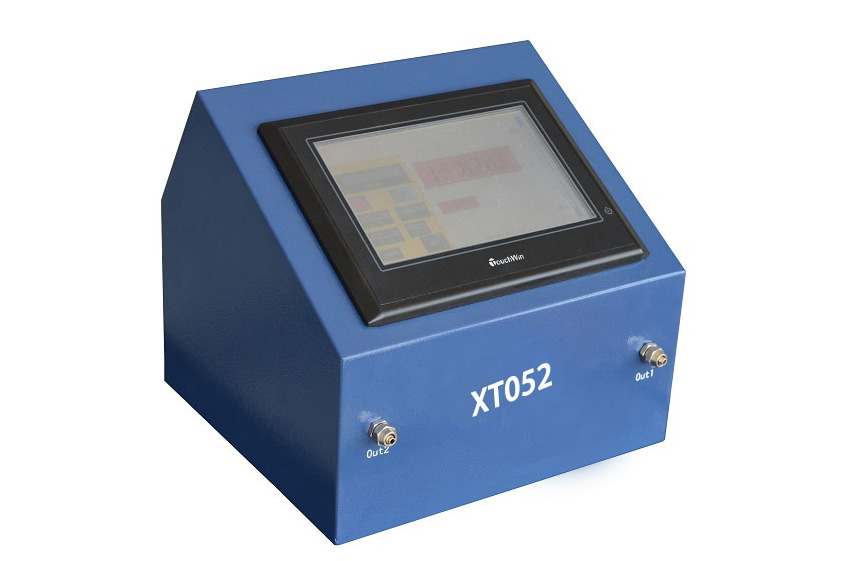

XT052A數字氣動量儀為雙通道式高精度氣動檢測儀器,主要用於組合式形位公差的測量;其由2條氣路組合而成;也可單獨使用各通道,因此廣泛運用於閥體和閥芯的裝配前測量,高精度電機軸、軸承、發動機缸套、空壓機、油泵油嘴、汽車、船舶、航天等精密機械加工行業中。
主要優點:
l 非接觸測量,采用進口高精密氣動傳感器,內置SMC精密調壓閥,精度高,重複性好;
l 觸摸屏,彩色顯示,直觀方便,避免人為的讀數誤差;
l 可設置公差帶,提示超差或合格;
l 全中文界麵,易學,一看就會;
l 存儲測量數據。
運用圖解:
XT052A主要運用於內徑和外徑的測量;通過製作不同類型的測量頭係統,達到高精度、快速測量的效果,詳情請參照以下圖例。
儀器型號 | XT052A |
貨號 | 117-705 |
顯示類型 | 觸摸屏,6萬色TFT真彩 |
顯示屏 | 7英寸,800*480 像素 |
顯示方式 | 65536真彩色 |
分辨率 | 0.1μm |
重複精度 | ≤0.4μm |
測量範圍 | 0-120μm |
係統精度 | 0.4+S/100μm;S為公差值,單位為μm |
外形尺寸 | 240*230*210mm |
重量 | 5.1Kg |
技術特點描述 | 1.真彩觸摸屏顯示 2.中文菜單 3.個性化顯示 4.測量圓度 5.存儲測量數據 |
測量環境要求 | |
電源要求 | 24VDC |
功率 | 8W |
工作溫度 | 20°C ±5°C |
儲存溫度 | -10°C to +60°C |
相對濕度 | 20-85%(無凝露) |
係統供氣氣壓 | 0.6Mpa |
進氣氣壓 | 0.3Mpa |
