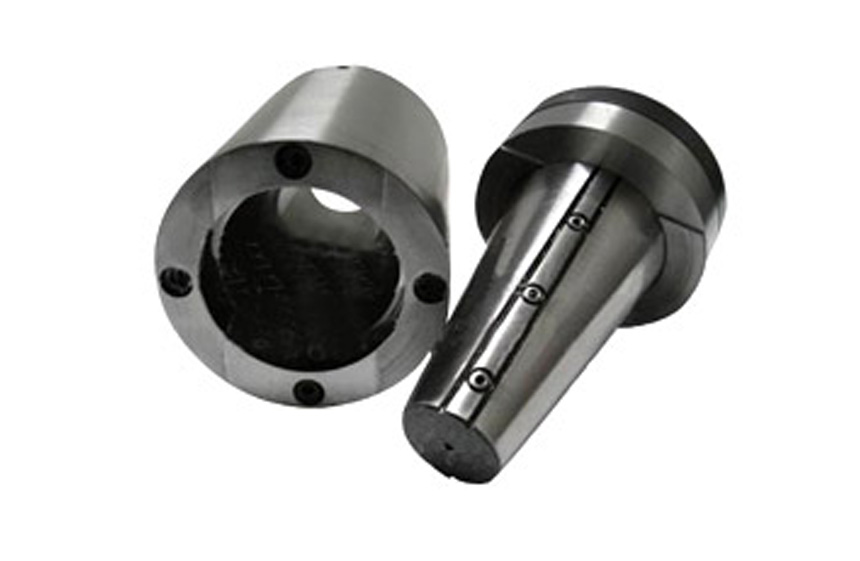

氣動量儀錐度測頭

氣動量儀是優於其它測量方法的便捷、快速、準確並能適應各種測量任務的檢測設備;特別是在孔類檢測儀器相比氣動量儀在測量速度和精度上有不可超越的優勢。上海春水堂在线观看手机网站係列數字氣動量儀在這方麵表現顯著,一改傳統浮標式和單一的數字式讀數方式,采用PLC控製係統,進一步提高了係統精度和操作設置方法。錐度測量的特殊性,一般是通過間接測量的方式,即:選擇兩個距離固定h的平行截麵,測量出每個截麵的直徑D和d,通過公式C=(

谘詢熱線:021-54321756

詳細介紹

氣動量儀是優於其它測量方法的便捷、快速、準確並能適應各種測量任務的檢測設備;特別是在孔類檢測儀器相比氣動量儀在測量速度和精度上有不可超越的優勢。

上海春水堂在线观看手机网站係列數字氣動量儀在這方麵表現顯著,一改傳統浮標式和單一的數字式讀數方式,采用PLC控製係統,進一步提高了係統精度和操作設置方法。

錐度測量的特殊性,一般是通過間接測量的方式,即:選擇兩個距離固定h的平行截麵,測量出每個截麵的直徑D和d,通過公式C=(D-d)/h計算出錐度大小。這裏指在建立一個數學模型,用於分析測量誤差對錐度測量的影響。根據需要選擇合適的測量精度,可以使儀器經濟性更強。

氣動量儀氣動量儀



其中:

     C---理論標準錐度。

    D---大截麵直徑。

    d---小截麵直徑。

    h---兩平行截麵距離。  錐度測量儀錐度C=(D-d)/h

產品主要優點:



非接觸測量,采用進口高精密氣動傳感器,同時配備SMC精密調壓閥,精度高,重複性好;

數字顯示,直觀方便,避免人為的讀數誤差;

數字鍵盤,操作方便,易學易掌握;

XT052Z為觸摸屏高端智能型,可通過U盤進行數據收集。

儀器型號

XT052Z

貨號

09117-705

技術特點

采用7寸彩色觸摸屏,可顯示多種信息同時顯示,可設置分等級報警提示;並可根據需要訂購數據采集型,常用於檢驗中需要數據分析場合。

顯示類型

觸摸屏,6萬色TFT真彩

顯示屏

7英寸,800*480 像素

顯示方式

65536真彩色

分辨率

0.0001°

重複精度

0.0033°(錐度比1:10)

係統精度

0.0083°(錐度比1:10)

外形尺寸mm

240*230*210

重量 Kg

5.3

測量環境要求

電源要求

24VDC 2A

功率

8W

工作溫度

20°C ±5°C

儲存溫度

-10°C to +60°C

相對濕度

20-85%(無凝露)

係統供氣氣壓

0.6Mpa

進氣氣壓

0.3Mpa
